Mise aux normes du tableau électrique à Wicres
Mise aux normes tableau électrique à Wicres : l’ancien panneau jauni de quatre rangées, fixé sur planche, a été remplacé par deux coffrets Schneider superposés totalisant cinq rangées. Circuits repérés et protection différentielle sur chaque rangée.
Avant / Après
La différence en deux images : l’état du chantier avant mon intervention, et le résultat livré.
Le chantier en détail
Un tableau d’origine arrivé en fin de vie

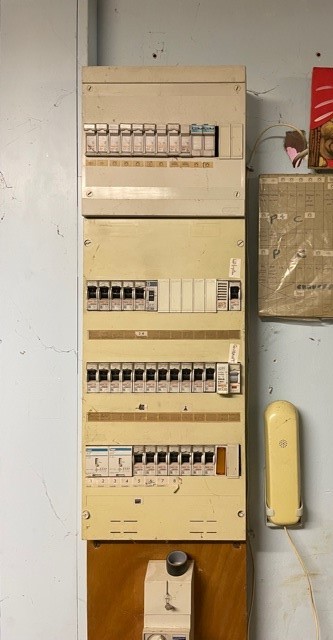

Dans ce local de Wicres, toute l’installation reposait encore sur un grand panneau vertical fixé sur une planche : quatre rangées de disjoncteurs dans un plastique jauni par les années.
Le repérage d’origine avait viré au beige, devenu illisible. Impossible de savoir quel départ alimentait quoi sans tester ligne par ligne. Une perte de temps à chaque intervention, et un vrai problème le jour où il faut couper vite.
Sur une installation de cette taille, l’enjeu dépasse le confort. Un tableau ancien, saturé et mal identifié devient le point faible de tout le local : c’est là que se concentrent les échauffements, les faux contacts et les coupures intempestives.
Mise aux normes du tableau électrique à Wicres : deux coffrets à la place d’un panneau
Arti-Travo a déposé l’ensemble du panneau et l’a remplacé par deux coffrets Schneider superposés, montés au même emplacement. Le comptage existant a été conservé : seule la partie protection et distribution a été refaite.
Cette organisation en deux boîtiers change tout à l’usage. Chaque coffret se ferme par une porte pleine, l’appareillage n’est plus exposé aux poussières du local, et l’ensemble occupe un volume plus compact que l’ancien panneau.
Cinq rangées, chaque circuit protégé
Le nouvel ensemble compte cinq rangées : une dans le coffret haut, quatre dans le coffret bas. Les disjoncteurs sont montés sur peignes, avec une protection différentielle en tête de chaque rangée.
Cette répartition sépare réellement les usages du local. Une coupure sur un circuit n’entraîne plus l’arrêt de tout le reste, et il reste des emplacements libres pour un ajout futur. L’installation suit la norme NF C 15-100, qui encadre les installations électriques basse tension.
Quand refaire le tableau électrique d’un local professionnel ?
Pour un local d’activité, la question ne se pose pas seulement en cas de panne. L’INRS rappelle que la prévention du risque électrique repose d’abord sur la mise en sécurité des installations et sur leur vérification périodique.
Les signaux à surveiller sont simples : un repérage devenu illisible, des rangées saturées sans emplacement libre, des disjoncteurs qui déclenchent sans raison apparente, un appareillage dont plus personne ne connaît l’âge. Une mise aux normes du tableau électrique règle ces quatre points d’un coup.
Arti-Travo intervient à Wicres et dans tout le pays de Weppes en électricité générale, avec une offre dédiée aux locaux professionnels.
Deux coffrets à la place d'un panneau
L’ancien panneau vertical fixé sur planche a laissé place à deux coffrets Schneider superposés, fermés par une porte pleine et bien plus faciles à faire évoluer.
Cinq rangées de protection
Une rangée dans le coffret haut, quatre dans le coffret bas. Chaque usage du local dispose de son départ protégé, avec des emplacements libres pour la suite.
Repérage neuf de chaque circuit
Sur l’ancien tableau, les étiquettes d’origine avaient jauni jusqu’à devenir illisibles. Chaque départ est aujourd’hui identifié proprement sur le nouveau tableau.
Comptage existant conservé
Le compteur en place a été maintenu : seules la protection et la distribution ont été refaites, ce qui limite l’ampleur de l’intervention et la durée de coupure.
Chaque intervention respecte les règles de l’art et les obligations réglementaires de l’électricité, pour un chantier sûr et assurable.
